دعونا نرى كيف يتم حساب التيار من حيث القوة

قبل البدء في تصميم كهربائيين في منزلك، تحتاج إلى وضع مخطط للحسابات تشير إلى جميع الأحمال المتوقعة في الغرف وطول أقسام الفردية من الكابل. ولتجميع مثل هذا المخطط، سيكون من الضروري أيضا حساب التيار "من حيث القوة". وخريطة مجمعة بشكل صحيح من النظام الكهربائي للمنزل تسمح لك لتحديد الكابلات من المقاطع العرضية المطلوبة، والتي من شأنها حماية الأسلاك الخاصة بك من ارتفاع درجة الحرارة، وبالتالي، من إمكانية الاشتعال. دعونا نفهم، وما هو حساب الحالي "من حيث القوة."

صحة اختيار أجهزة التبديل، فضلا عن المقطع العرضي للكابل ، يعتمد إلى حد كبير على قيم مختلفة من المعلمات من الشبكات الكهربائية. أهمها التيار الكهربائي. وفي مرحلة التصميم، يمكن تحديد هذه الكميات فقط من خلال حساب رياضي. ومن المهم جدا حساب التيار "في السلطة" في الشبكات ذات المراحل الثلاث، حيث يجب وضع الحمل بالتساوي بين المراحل من أجل منع التشوهات. ومع ذلك، في الشبكات المنزلية الحضرية، يجب أن تتم هذه الحسابات عند تصميم ليس فقط المجلس، ولكن أيضا الأحياء.

يتم حساب التيار "من قبل السلطة" في ظل حالة من القيم المعروفة من قوة الأجهزة الكهربائية، وطبيعة الأحمال والجهد للشبكة. وبالنسبة لشبكة الإمداد أحادي الطور، تستخدم الصيغة التالية: I = P / (U × cosφ)، حيث:

• U - قيمة الجهد الفعلي للشبكة، ويقاس في فولت.
• Cosφ هو معامل القدرة المقابلة.

اعتمادا على طبيعة الحمل، يتم تحديد معامل القدرة. وهكذا، بالنسبة للأحمال النشطة (عناصر التدفئة، والمصابيح المتوهجة)، وسوف تكون مساوية تقريبا للوحدة. ومع ذلك، إذا أخذنا في الاعتبار أن العنصر التفاعلي موجود دائما في الحمل النشط، فمن المعتاد استخدام قيمة cos equal تساوي 0.95 للحسابات. عند حساب الحمل، الذي يتميز بقوة رد الفعل عالية (الاختناقات تركيبات الإضاءة، والمحركات الكهربائية، والأفران الحثية، ومحولات اللحام ، وما إلى ذلك)، يتم اعتماد متوسط قيمة كوسو يساوي 0.8.

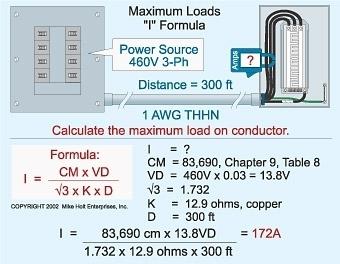

وبالنسبة لشبكة الإمداد ذات المراحل الثلاث، تكون الصيغة الحالية للقدرة لها الشكل التالي: I = P / (1.73 × U × cosφ).

وبالنسبة لشبكات من ثلاث مراحل، تكون قيم معامل القدرة للأحمال النشطة والمتفاعلة متطابقة تماما مع الشبكات ذات الطور الواحد.

وبالتالي، باستخدام هذه الصيغ، فمن الضروري لحساب كل قيم التيار الكهربائي من قوة الحمل التي سيتم استخدامها في قسم معين.

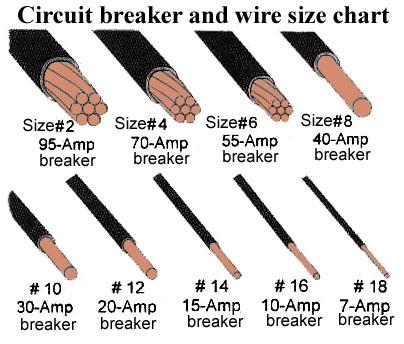

المرحلة التالية من حساباتنا سيكون اختيار كابل المقطع العرضي. على الرغم من أنه في الأدب التقني فإنه غالبا ما يكون من الممكن العثور على مثل هذا المفهوم باسم "حساب الطاقة كابل"، في الواقع، هذه ليست عملية حسابية، ولكن لا يزال "الاختيار". من خلال حساب نعني الصيغ أعلاه لتحديد الحمل الحالي. إذا كانت هناك قيم معينة من التيار والجهد، يتم اختيار المقطع العرضي كابل من الجداول المرجعية. هذه الجداول توضيحية جدا ولا تتطلب وصفا تفصيليا. عليك أولا تحديد المواد الأسلاك: النحاس أو الألومنيوم، ومن ثم تحديد كابل المقطع العرضي من قبل امدادات التيار الكهربائي والقيمة الحالية.

هنا، في الواقع، قمنا بفحص كيفية حساب الحمل الكهربائي ويتم اختيار المقطع العرضي للكابلات لكهربة الكائنات.
